云计算网络架构的优化探索——从扁平网络到OSPF模式

在云计算的快速发展中，网络架构设计成为核心关注点。云计算网络主要由计算、存储和网络三大组成部分构成，其中网络作为基础设施的骨干，承担着数据流动的重任。本文将重点分析云网络的三种部署模式：扁平网络、VPC网络的EIP模式以及OSPF模式，探讨其适用场景和技术特点。

OSPF路由协议简介

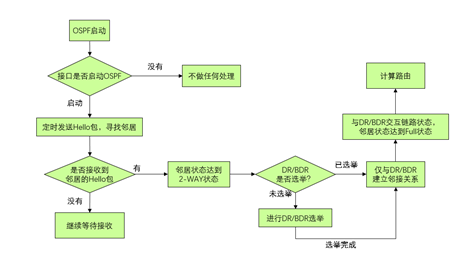

在深入分析网络架构之前，我们先来了解OSPF（Open Shortest Path First）路由协议的基本原理。OSPF是一种基于链路状态的动态路由协议，通过最短路径优先算法计算路由信息。其工作原理包括：

Hello包的发送：OSPF路由器启动后，会周期性发送Hello包，用于与邻居路由器建立邻接关系。

DR和BDR选举：每个网段会选出一个DR（Designated Router）和一个BDR（Backup Designated Router），负责管理和备份网络的路由信息。

链路状态数据库的更新：路由器通过交换链路状态数据库更新包（LSU），将本地网络拓扑信息传递给DR和BDR。

路由信息的计算与更新：所有路由器根据链路状态数据库计算出最优路径，并更新路由表。

OSPF协议在大规模网络中表现优异，能够自适应网络拓扑的变化，减少路由配置的复杂性。

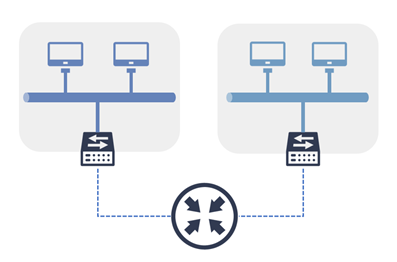

扁平网络是一种简单的网络架构，主要应用于只需要基本连通性的场景。其特点包括：

拓扑架构：扁平网络是一个纯二层网络，虚拟机通过网桥接口与物理网络对接。云平台负责自动分配IP地址，实现二层转发功能。

网络服务限制：扁平网络不支持负载均衡、端口转发、VPN等高级网络服务，适用于对网络要求简单的场景。

适用场景：

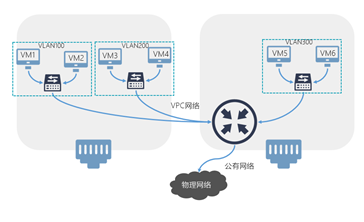

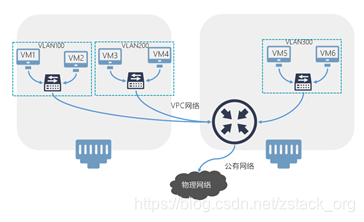

在VPC网络中，EIP（ Elastic IP）模式通过在VPC路由器上配置EIP地址，实现了虚拟机与外部网络的直接通信。其架构特点包括：

网络服务丰富：支持EIP、负载均衡、端口转发等多种网络服务，满足复杂的网络需求。

多租户隔离：不同租户之间的IP段可以重复使用，且通过VXLAN技术实现多租户的网络隔离。

适用场景：

然而，EIP模式在私有云场景下存在一些问题，包括性能损耗和IP管理复杂性，因此更适合公有云和托管云环境。

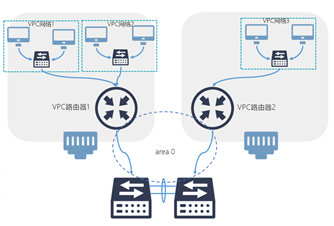

为了解决EIP模式的局限性，ZStack提出了一种基于OSPF协议的VPC网络模式。这种模式通过在VPC路由器上运行OSPF协议，与物理交换机对接，实现了与物理网络的无缝对接。其优势包括：

架构简化：关闭SNAT功能，直接将VPC网络的真实IP地址宣告给邻居路由器，避免了IP转换的复杂性。

性能优化：无需依赖NAT规则，路由转发效率更高，适合大规模网络环境。

功能保留：VPC路由器依然支持负载均衡、VPN、端口转发等高级网络服务。

适用场景：

这种模式通过接纳物理网络的路由信息，实现了与传统网络架构的兼容性，减少了网络维护的复杂性。

云计算网络的选择应基于具体的网络需求。扁平网络适用于简单场景；VPC网络的EIP模式适合公有云与托管云环境；而OSPF模式则是私有云的理想选择。通过对接物理网络，OSPF模式实现了网络架构的简化与高效，避免了传统EIP模式的性能瓶颈和维护成本。

在实际部署中，网络架构的选择应综合考虑网络服务需求、IP规划策略以及网络扩展的长期规划。无论是采用扁平网络、EIP模式还是OSPF模式，核心目标都是为业务提供稳定、灵活的网络支持。
